半导体废水

产品详情
芯片半导体废水系统简介
在芯片半导体制造过程中,光刻、蚀刻、清洗等工序会产生成分复杂、污染性强的废水,若处理不当将对环境造成严重威胁。芯片半导体废水系统作为行业污染防控的核心设施,通过分类收集、分质处理的理念,集成物理、化学、生物等多种处理技术,针对性去除废水中的重金属离子(如铜、镍、铬)、酸碱污染物、有机光刻胶、氟化物及氨氮等有害物质,实现废水的达标排放与资源回收,助力半导体产业绿色可持续发展。

废水特性与处理难点

芯片半导体废水具有成分复杂、毒性高、波动性大三大特点:
  • 成分复杂:含氢氟酸(HF)、硫酸、硝酸等强酸,氢氧化钠、氨水等强碱,以及铜、铅、砷等重金属离子,部分工序还产生含氮磷的有机废水(如光刻胶剥离液)。

  • 毒性危害:氟化物可腐蚀管道、污染土壤;重金属离子进入水体后难以降解,通过食物链危害人体健康;有机污染物(如显影液中的酚类物质)具有生物毒性。

  • 水质波动:不同生产工艺、批次产生的废水污染物浓度差异大,如蚀刻工序废水 pH 值可低至 1,而清洗废水流量占比超 60%,对处理系统的适应性要求极高。

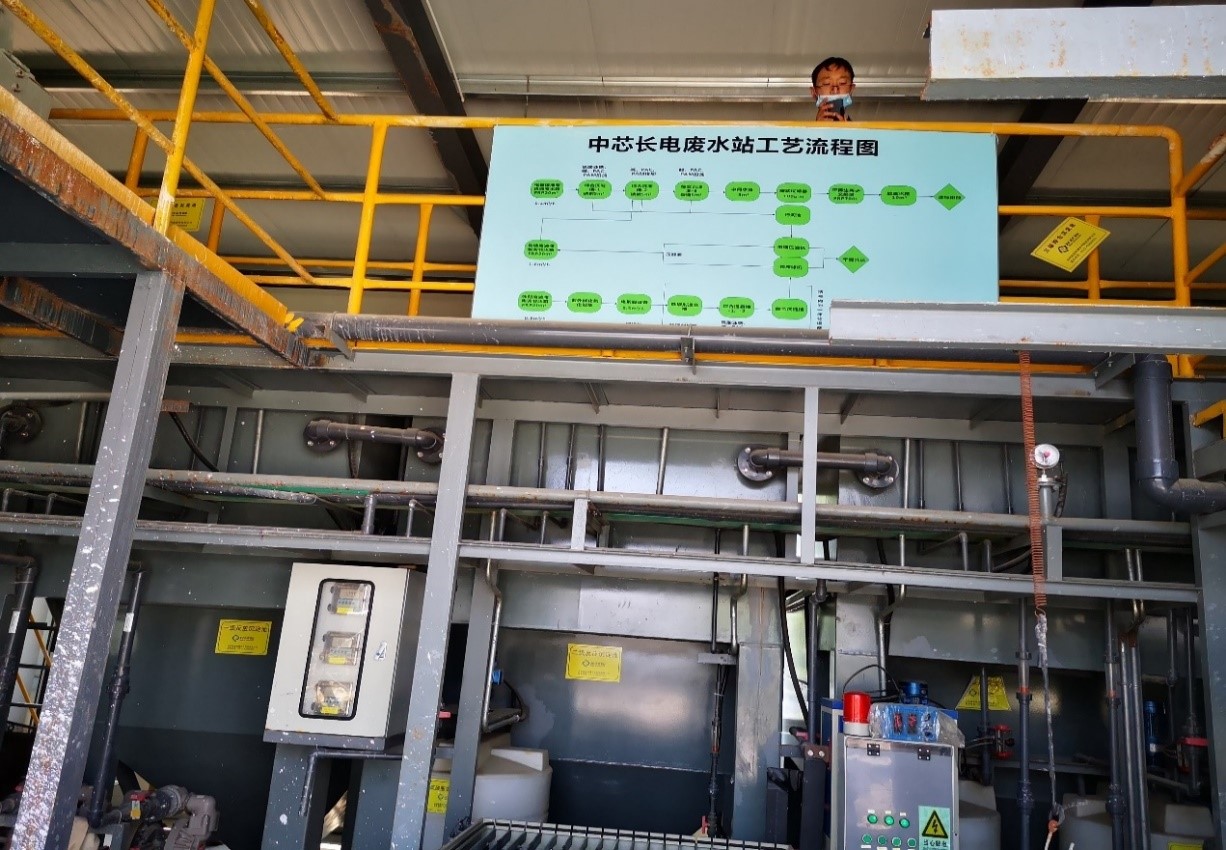

核心处理技术与工艺流程

芯片半导体废水系统通常采用 “预处理 - 深度处理 - 资源回收 - 终端排放” 的组合工艺:
  1. 预处理阶段

    • 分类收集:根据废水性质分为含氟废水、含重金属废水、有机废水、酸碱废水等独立管网,避免污染物之间发生不良反应。

    • 调节均质:通过调节池均衡水质水量,稳定后续处理系统的运行负荷。

    • 中和沉淀:向酸碱废水中投加石灰、氢氧化钠或硫酸,调节 pH 至中性;针对重金属离子,投加硫化钠、聚合氯化铝(PAC)生成沉淀物,再通过沉淀池分离。

  1. 深度处理阶段

    • 膜分离技术:采用纳滤(NF)、反渗透(RO)膜去除溶解性盐类与小分子有机物,截留率可达 90% 以上;陶瓷膜过滤含氟废水,有效分离氟化钙沉淀物。

    • 高级氧化技术:利用芬顿氧化、臭氧催化氧化等技术,将难降解的有机光刻胶分解为二氧化碳和水,降低化学需氧量(COD)。

    • 生物处理:针对氨氮、总磷等污染物,通过厌氧氨氧化(Anammox)、生物脱氮除磷工艺进行处理,适用于低浓度有机废水。

  1. 资源回收阶段

    • 重金属回收:通过离子交换树脂、电沉积技术,将废水中的铜、镍等重金属富集回收,纯度可达 99%,实现资源再利用。

    • 酸碱回用:采用扩散渗析、反渗透等技术分离酸碱废水中的硫酸、氢氟酸,再生后的酸碱可回用于生产工序,降低原材料成本。

  1. 终端排放与监测

    • 经处理后的废水需满足《电子工业水污染物排放标准》(GB 39731-2020)及地方环保要求,部分企业通过深度处理实现中水回用,用于厂区绿化、冷却塔补水。

    • 系统配备在线监测仪表,实时监测 pH 值、重金属浓度、COD、氨氮等指标,异常数据自动报警并联动处理设备。

关键设备与系统优势

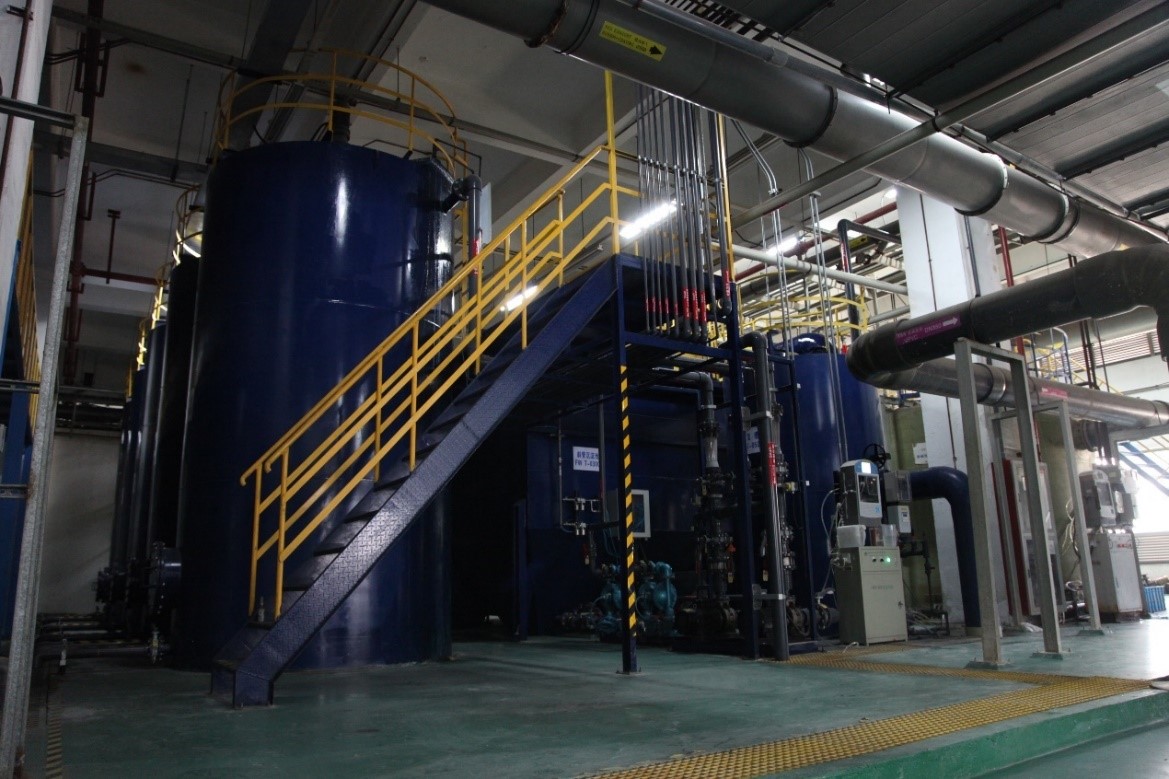

  1. 核心设备

    • 高效沉淀池:采用斜管沉淀、机械刮泥设计,沉淀效率提升 30%,减少污泥停留时间。

    • 连续离子交换装置:自动化运行,可连续吸附、再生,实现重金属离子的高效去除与富集。

    • 膜集成系统:模块化设计,便于维护与扩展,部分系统水回收率可达 75% 以上。

  1. 系统优势

    • 精准分质处理:针对不同废水特性定制工艺,确保处理效果稳定达标。

    • 资源循环利用:降低重金属危废处理成本,减少酸碱原材料消耗,提升企业经济效益。

    • 智能化运维:集成 PLC 控制系统与物联网技术,支持远程监控、故障诊断与自动调节。

典型应用案例

  • 某 12 英寸晶圆厂:建设日处理能力 5000 吨的废水系统,采用 “中和沉淀 + 陶瓷膜过滤 + 反渗透” 工艺处理含氟废水,氟化物浓度从 500mg/L 降至 8mg/L 以下;通过电沉积技术回收铜离子,年回收金属铜超 100 吨,实现废水零排放目标。

  • 某芯片封装企业:针对有机废水,采用 “芬顿氧化 + 生物活性炭滤池” 组合工艺,COD 去除率达 92%,处理后水质满足市政管网纳管标准,每年减少排污费用 200 余万元。

技术发展与未来趋势

未来,芯片半导体废水系统将向低碳化、智能化、资源化方向升级:
  • 低碳技术革新:开发太阳能驱动的蒸发浓缩技术、微生物燃料电池处理有机废水,降低系统能耗。

  • 智慧化管理:应用数字孪生技术模拟废水处理过程,AI 算法实时优化药剂投加量与设备运行参数。

  • 全资源回收:探索从废水中提取稀有金属(如镓、铟)的技术,实现 “废水 - 资源” 的全链条循环利用,助力半导体产业绿色转型。
